Silniki sprzętu bezszczotkowego niskiego napięcia

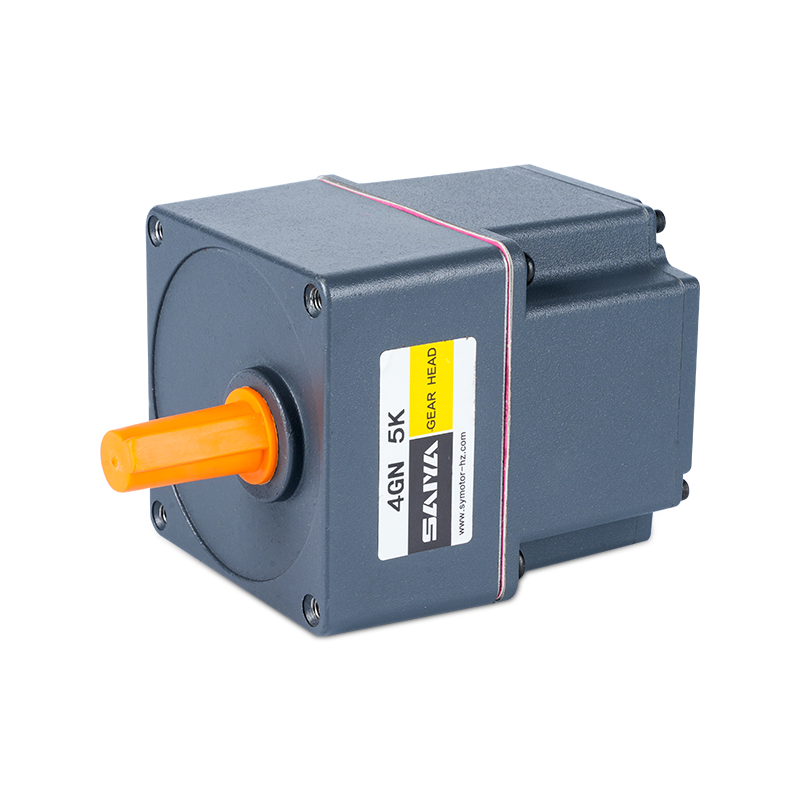

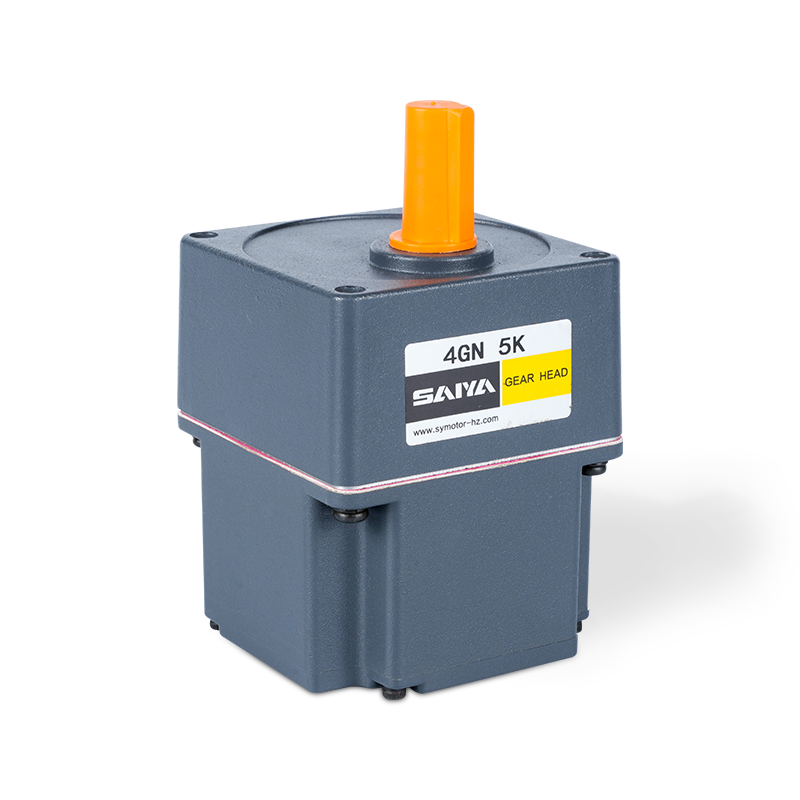

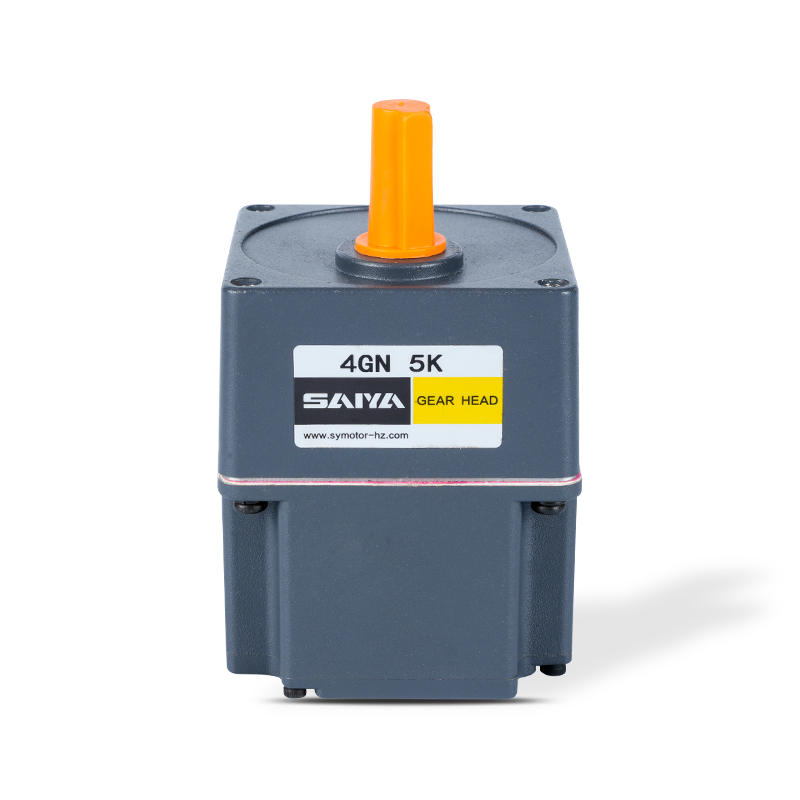

48V Bezszczotkowy silnik sprzętu

Rozmiar napięcia: 48 V, 60 mmx60 mm-104mmx104mm

Moc znamionowa: 25-400 W.

Prędkość znamionowa: 3000 obr./min

Prąd znamionowy: 1,0-10,5a

Moment obrotowy: 0,2-1.27n.m

Brak poprzedniego artykułu | NASTĘPNY

+ Skontaktuj się z nami + Pobierz katalog Wideo produktu

APLIKACJA OBSZAR

Jesteśmy przedsiębiorstwem high-tech zajmującym się produkcją i sprzedażą silników prądu przemiennego z przekładnią zębatą, małych silników redukcyjnych, przekładni planetarnych przeznaczonych do serwomechanizmów, silników prądu stałego bezszczotkowych i bezszczotkowych oraz innych produktów.

Sortowanie logistyczne
Zautomatyzowane roboty
cięcie laserowe
Brama kontroli dostępu
Elektrownia fotowoltaiczna
Urządzenia medyczne
Agv

Opis produktu

Bezszczotkowy silnik przekładni 48 V to wszechstronny i wydajny silnik zaprojektowany do szeregu zastosowań. W wymiarach od 60 mm x 60 mm do 104 mm x 104 mm, ten silnik może zmieścić się w różnych rozmiarach sprzętu. Oferuje moc znamionową moc od 25W do 400 W, dzięki czemu nadaje się zarówno do lekkich, jak i ciężkich zadań. Silnik działa ze spójną prędkością znamionową 3000 obr / min, zapewniając płynną i niezawodną wydajność. Ma znamionowy prąd od 1,0 do 10,5A, co wskazuje na jego wydajność i możliwości oszczędzania energii.

Jedną z kluczowych specyfikacji tego silnika jest jego moment obrotowy, oceniany na 0,2-1,27 N.M, który zapewnia odpowiednią siłę do prowadzenia systemów mechanicznych. Bezszczotkowe konstrukcje zwiększa trwałość i zmniejsza potrzeby konserwacji, ponieważ z czasem nie ma pędzli, które zużywają się. Przyczynia się to również do cichszej eksploatacji i wyższej wydajności w porównaniu z silnikami szczotkowanymi.

Silnik bezszczotkowy 24V jest idealny do stosowania w systemach automatyzacji, robotyce, pojazdach elektrycznych i innych zastosowaniach przemysłowych, w których niezbędna jest precyzyjna kontrola i długoterminowa niezawodność. Jego kompaktowy rozmiar, w połączeniu z solidnymi charakterystykami wydajności, czyni go preferowanym wyborem dla inżynierów i projektantów poszukujących wysokiej jakości rozwiązań motorycznych.

Parametry silnika niskiego napięcia

Model	Woltaż V	Prąd bez obciążenia A	Prędkość bez obciążenia RPM	Power oceniany W	Prąd oceniany A	Prędkość znamionowa RPM	Znamiony moment obrotowy N.M	Ochrona klasy Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Typ

Silnik o niskim napięciu

Typ	Model
	Wał zębata	Okrągły wał
Typ przewodu ołowiu	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

Paral równoległy przekładnia wału (sprzedawana osobno)

Typ Gearhead	Model Gearhead	Współczynnik przekładni

Długa żywotność ● Niski hałas	2GN □ k 4GN □ k 5GU □ KB 6GU □ KB	3、3,6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Gear Dearhead)

Wprowadź stosunek przekładni w polu w nazwie modelu.

Stół silnika biegów

Gearhead i środkowy generbox można sprzedawać osobno.

Wprowadź wskaźnik przekładni w polu () w nazwie modelu.

Kolorowe tło □ Wskazuje ten sam obrotowy kierunek silnika, podczas gdy kierunek obracający się innych jest przeciwny.

Prędkość jest obliczana przez podzielenie prędkości synchronicznej silnika przez stosunek przekładni. Rzeczywista prędkość jest o 2% ~ 20% mniejsza niż wyświetlana wartość, w zależności od wielkości obciążenia.

Aby zmniejszyć prędkość poza przełożeniem w stole, przymocuj przekładnię przełączającą (wskaźnik przekładni: 10) między przewodnikiem a silnikiem. W takim przypadku dopuszczalny moment obrotowy wynosi 3n · m.

60 Seria Dyrektor obrotowy: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Błędność	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Seria Dostosowanie obrotowe: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Błędność	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Seria 90 Seria Moment obrotowy: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Błędność	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Seria Dostosowanie obrotowe: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Błędność	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Wymiary 60 serii (jednostka MM)

Śruby montażowe są dołączane do przekładni.

Typ okablowania ołowiu

Waga: silnik: 0,5 kg / przekładnia: 0,48 kg

Model silnika

Model Gearhead

Współczynnik przekładni

Wymiar

Z2BLD25- □ GN

2GN □ k

3 ~ 18

25 ~ 200

Wprowadź wskaźnik przekładni w polu (□) w nazwie modelu

Sekcja wału okrągłego typu wału

Z wyłączeniem wagi i kształtu silnika sekcji wału są takie same jak w przypadku typu wału zębnika.

Przekładnia dziesiętna

Można go podłączyć z typem wału zębnika GN. 2GN10XK / Waga: 0,2 kg

WIEND WIP Hole odpowiadające wyjaśnienia sygnału

Otwór na wtyczkę	1	2	3	4
Sygnał	U	W	Hz	Hu
Otwór na wtyczkę	5	6	7	8
Sygnał	V	GND	HW	VCC

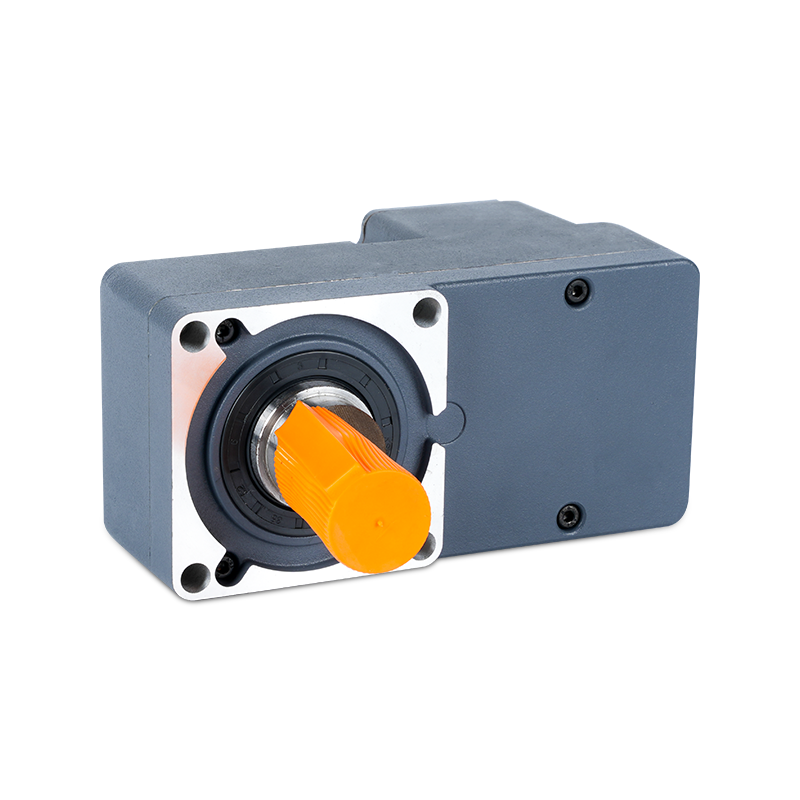

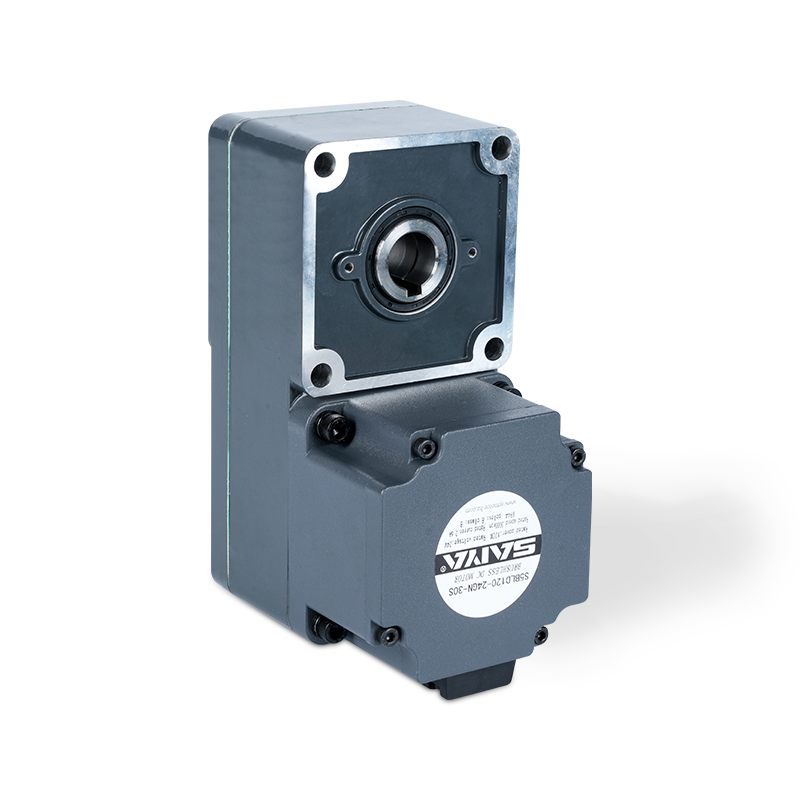

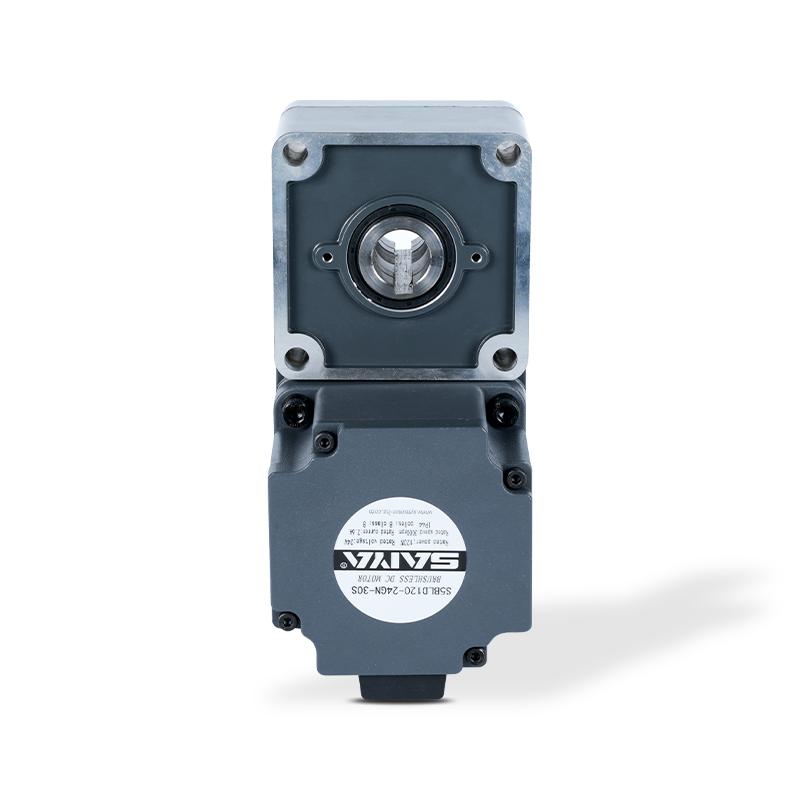

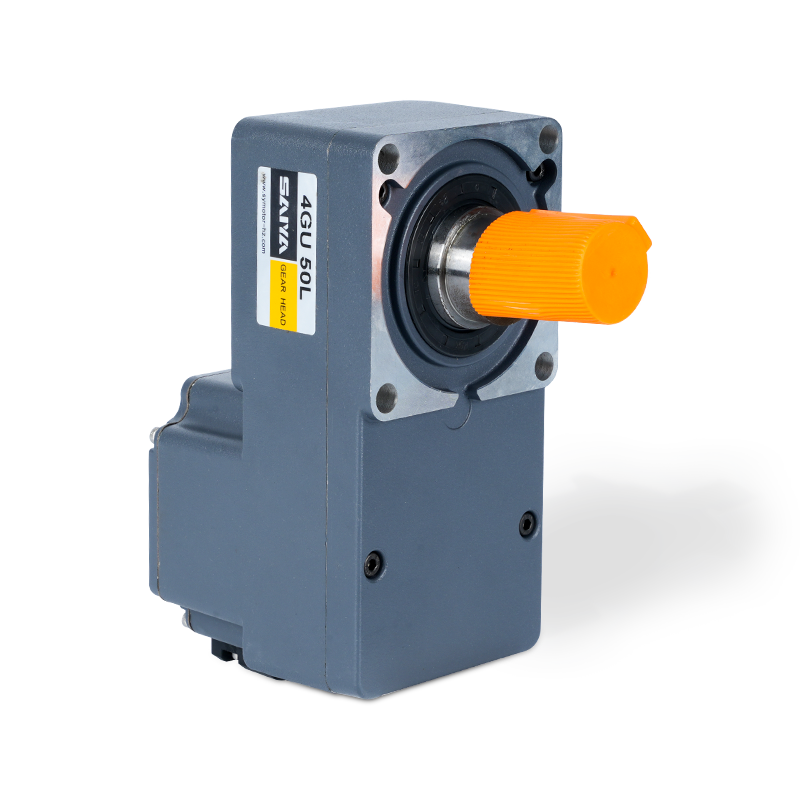

60 ciśnienia L Reduktor typu
