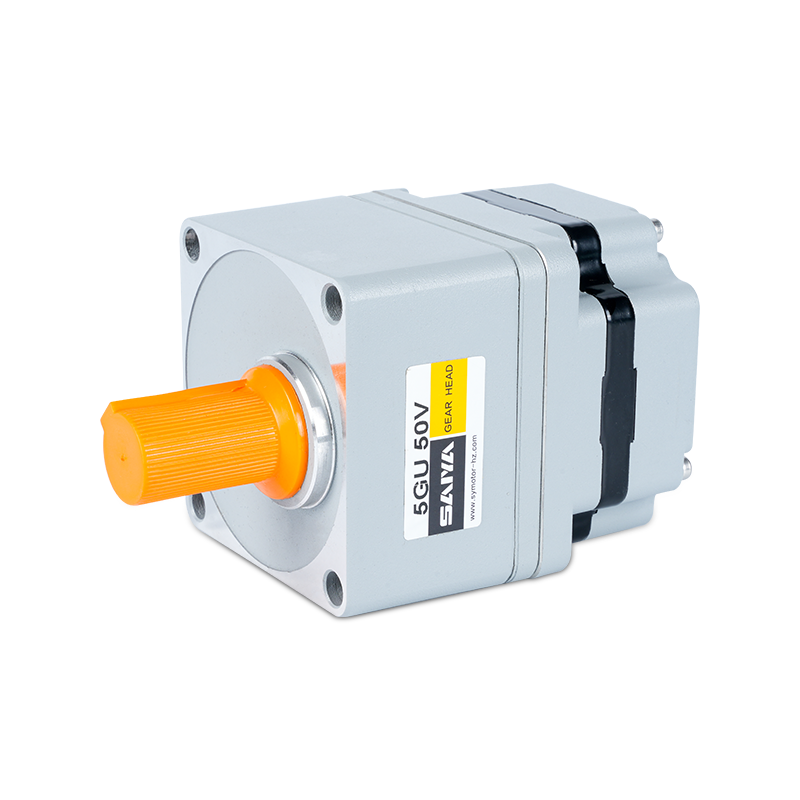

Silniki sprzętu bezszczotkowego wysokiego napięcia

220V-230V Silnik na sprzęt bezszczotkowy

Rozmiar napięcia: 220-230 V, 60 mmx60 mm-104mmx104 mm

Moc znamionowa: 10-400 W.

Prędkość znamionowa: 3000 obr./min

Prąd znamionowy: 0,3-7,1a

Moment obrotowy: 0,036-1,5n.m

Brak poprzedniego artykułu | NASTĘPNY

+ Skontaktuj się z nami + Pobierz katalog Wideo produktu

APLIKACJA OBSZAR

Jesteśmy przedsiębiorstwem high-tech zajmującym się produkcją i sprzedażą silników prądu przemiennego z przekładnią zębatą, małych silników redukcyjnych, przekładni planetarnych przeznaczonych do serwomechanizmów, silników prądu stałego bezszczotkowych i bezszczotkowych oraz innych produktów.

Sortowanie logistyczne
Zautomatyzowane roboty
cięcie laserowe
Brama kontroli dostępu
Elektrownia fotowoltaiczna
Urządzenia medyczne
Agv

Opis produktu

Bezszczotkowy silnik zębatkowy 220V-230VAC to solidne i wydajne rozwiązanie zaprojektowane dla różnych aplikacji wymagających precyzyjnej i niezawodnej kontroli ruchu. Silnik ten działa w zakresie napięcia od 220 V do 230 V, dzięki czemu nadaje się do standardowych zasilaczy. Jego kompaktowe wymiary, od 60 mm x 60 mm do 104 mm x 104 mm, pozwalają na łatwą integrację ze środowiskiem ograniczonym kosmicznym.

Z oceną mocy wyjściowej od 10 W do 400 W, silnik ten zapewnia wszechstronne możliwości wydajności. Jest zaprojektowany w celu osiągnięcia prędkości znamionowej 3000 obr./min, zapewniając szybkie i spójne działanie. Losowanie prądu silnika waha się od 0,3a do 7,1a, co wskazuje na jego wydajne zużycie energii w stosunku do jego wyjścia.

Wyjście momentu obrotowego tego bezszczotkowego silnika biegów waha się od 0,036 n.m do 1,5 n.m, co zaspokaja różne wymagania dotyczące momentu obrotowego w różnych zastosowaniach. Ten zakres momentu obrotowego sprawia, że idealnie nadaje się do zadań wymagających zarówno delikatnych, jak i silniejszych ruchów.

220V-230VAC Bezszczotkowy silnik biegów łączy wysoką wydajność, kompaktową wielkość i niezawodną wydajność, co czyni go doskonałym wyborem do automatyzacji przemysłowej, robotyki i innych pól opartych na precyzji. Jego zdolność do zapewnienia stałego momentu obrotowego i prędkości przy jednoczesnym utrzymaniu niskiego zużycia energii zapewnia optymalną funkcjonalność i efektywność energetyczną.

Parametry silnika wysokiego napięcia

Model	Woltaż V	Częstotliwość Hz	Power oceniany W	Prąd oceniany A	Prędkość znamionowa RPM	Znamiony moment obrotowy N.M	Ochrona klasy Ip
S4BLD25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220gn	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220gn	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220gn	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220gn	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Napięcie silnika, moc i prędkość zostaną dostosowane zgodnie z jego żądaniem w dozwolonych okolicznościach wymiaru adoptacji.

Typ

Silnik wysokiego napięcia

Typ	Model
Typ	Wał zębata	Okrągły wał
Typ przewodu ołowiu	S2BLD10-220gn	S2BLD10-220A
	S2BLD15-220gn	S2BLD15-220A
	S2BLD25-220gn	S2BLD25-220A
	S4BLD25-220gn	S4BLD25-220A
	S4BLD40-220gn	S4BLD40-220A
	S4BLD60-220gn	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Paral równoległy przekładnia wału (sprzedawana osobno)

Typ Gearhead	Model Gearhead	Współczynnik przekładni

Długa żywotność ● Niski hałas	2GN □ k 4GN □ k 5GU □ KB 6GU □ KB	3、3,6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Gear Dearhead)

Wprowadź stosunek przekładni w polu w nazwie modelu.

Stół silnika biegów

Gearhead i środkowy generbox można sprzedawać osobno.

Wprowadź wskaźnik przekładni w polu () w nazwie modelu.

Kolorowe tło □ Wskazuje ten sam obrotowy kierunek silnika, podczas gdy kierunek obracający się innych jest przeciwny.

Prędkość jest obliczana przez podzielenie prędkości synchronicznej silnika przez stosunek przekładni. Rzeczywista prędkość jest o 2% ~ 20% mniejsza niż wyświetlana wartość, w zależności od wielkości obciążenia.

Aby zmniejszyć prędkość poza przełożeniem w stole, przymocuj przekładnię przełączającą (wskaźnik przekładni: 10) między przewodnikiem a silnikiem. W takim przypadku dopuszczalny moment obrotowy wynosi 3n · m.

60 Seria Dyrektor obrotowy: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Błędność	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Seria Dostosowanie obrotowe: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Błędność	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Seria 90 Seria Moment obrotowy: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Błędność	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Seria Dostosowanie obrotowe: Upside (N.M)/ Belowside (kgf.cm)

Współczynnik przekładni	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Prędkość wału wyjściowego	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Błędność	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

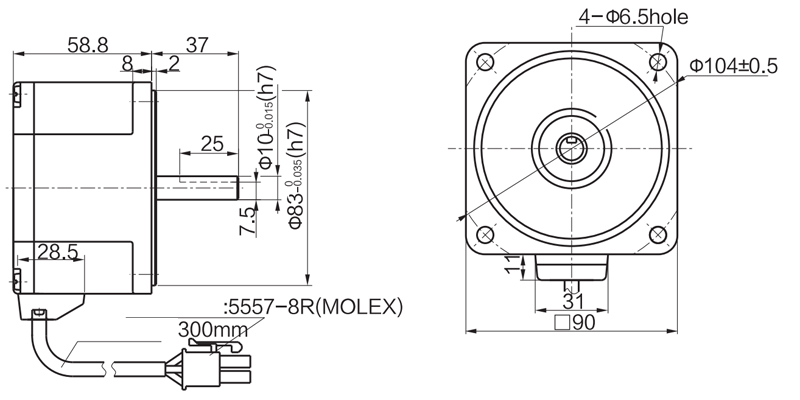

Wymiary 60 serii (jednostka MM)

Śruby montażowe są dołączane do przekładni.

Typ okablowania ołowiu

Waga: silnik: 0,5 kg / przekładnia: 0,48 kg

Model silnika

Model Gearhead

Współczynnik przekładni

Wymiar

Z2BLD25- □ GN

2GN □ k

3 ~ 18

25 ~ 200

Wprowadź wskaźnik przekładni w polu (□) w nazwie modelu

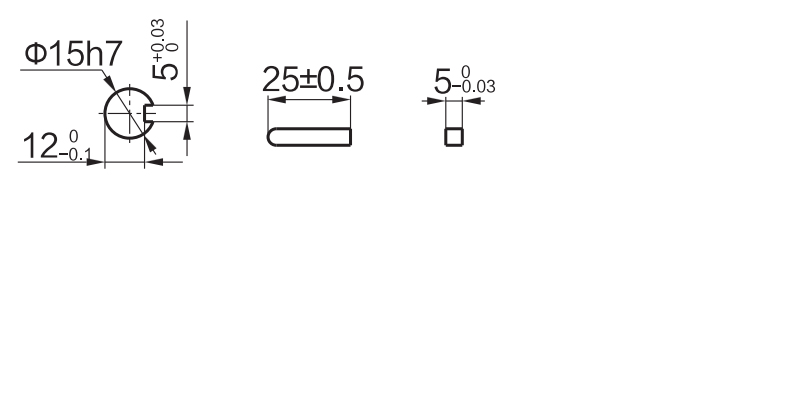

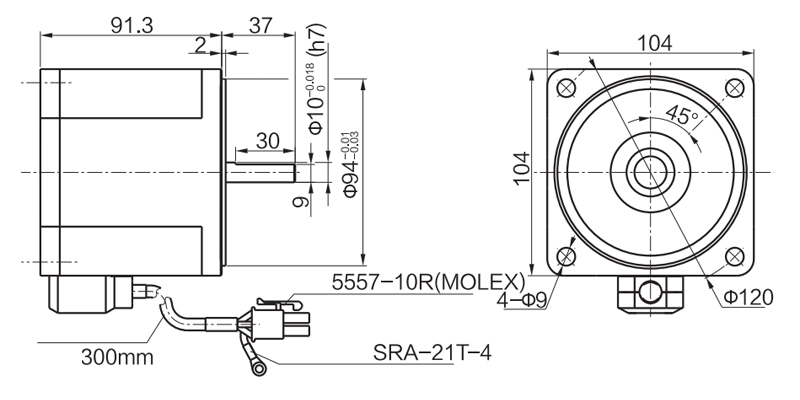

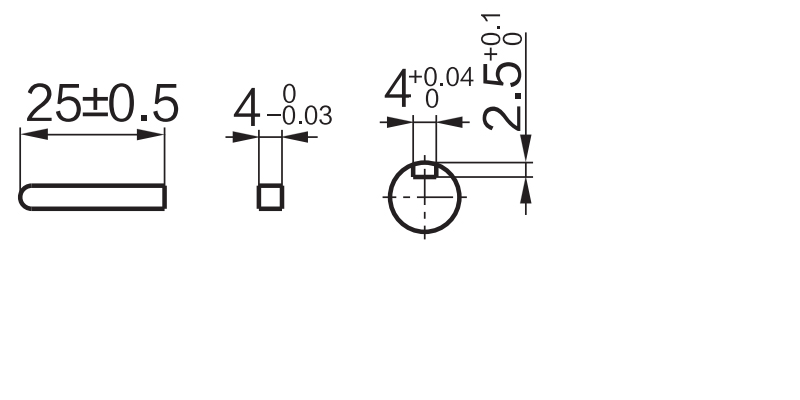

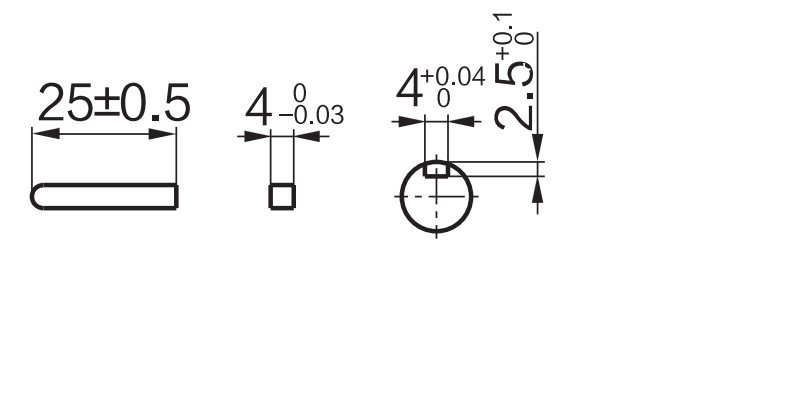

Sekcja wału okrągłego typu wału

Z wyłączeniem wagi i kształtu silnika sekcji wału są takie same jak w przypadku typu wału zębnika.

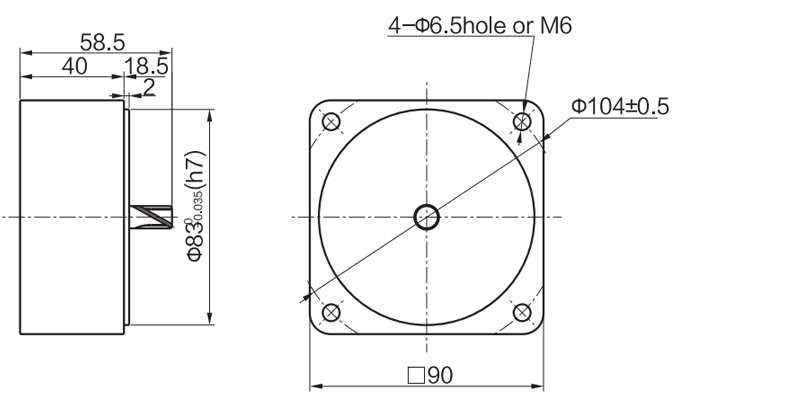

Przekładnia dziesiętna

Można go podłączyć z typem wału zębnika GN. 2GN10XK / Waga: 0,2 kg

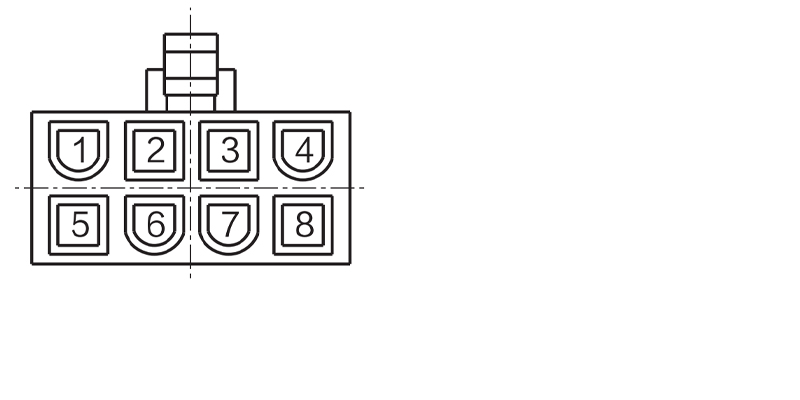

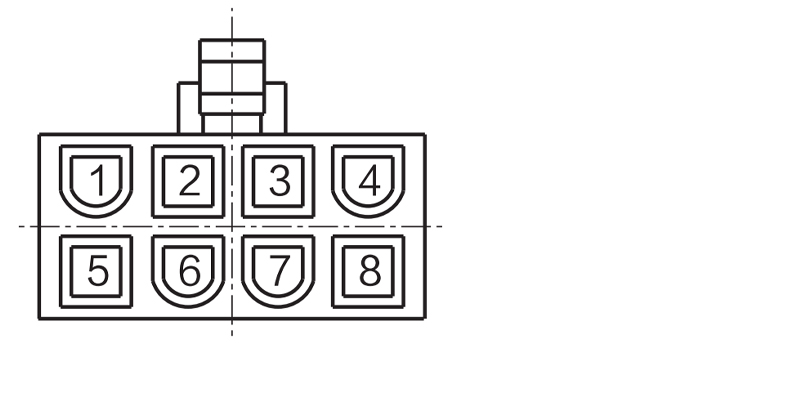

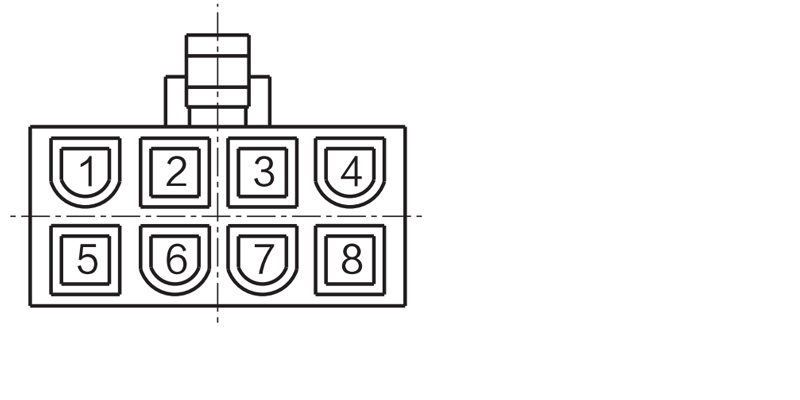

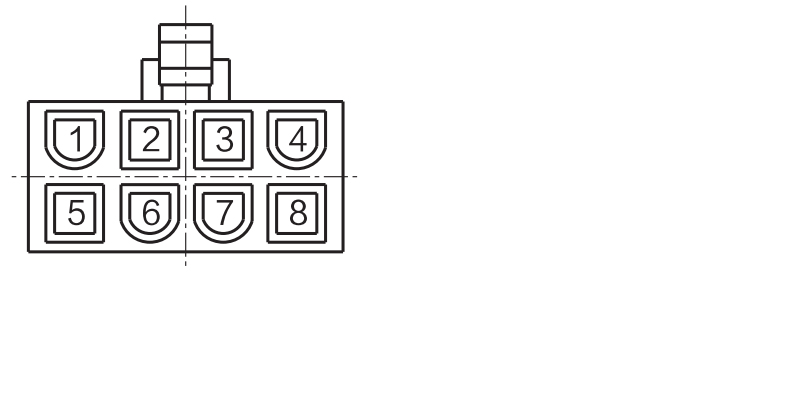

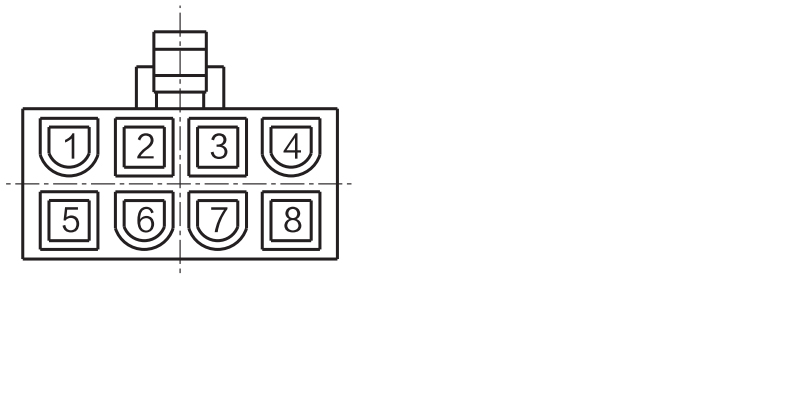

WIEND WIP Hole odpowiadające wyjaśnienia sygnału

Otwór na wtyczkę	1	2	3	4
Sygnał	U	W	Hz	Hu
Otwór na wtyczkę	5	6	7	8
Sygnał	V	GND	HW	VCC

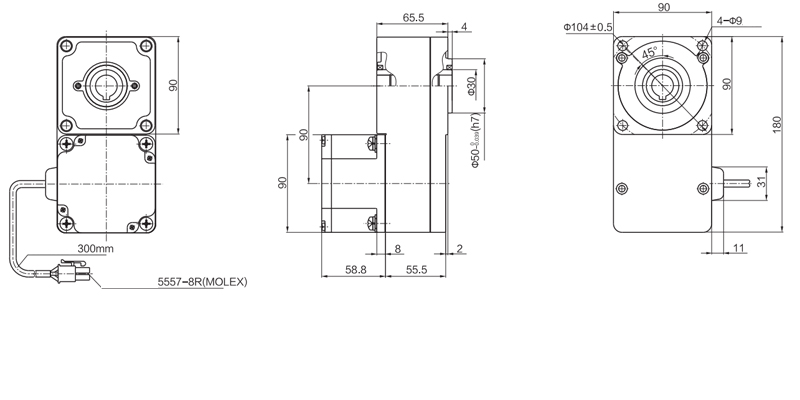

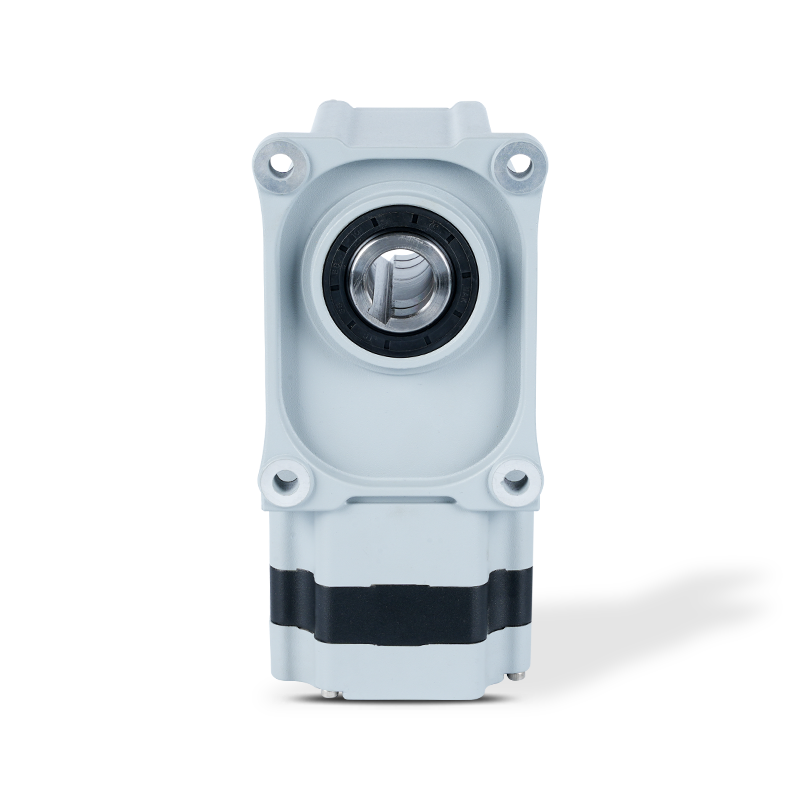

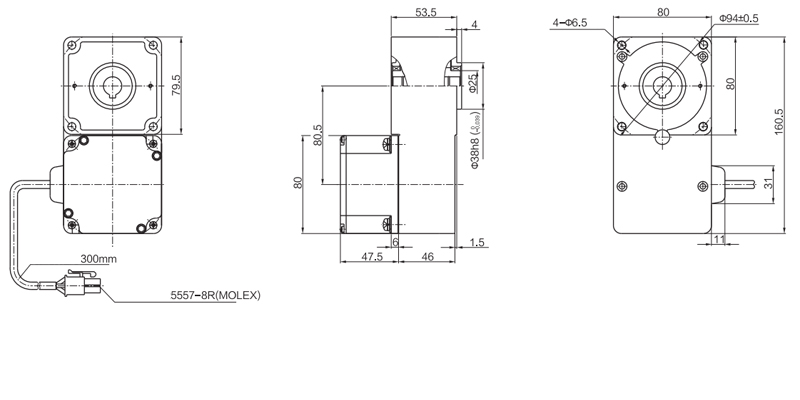

60 ciśnienia L Reduktor typu
