  • 120 W Silniki sprzętu DC
  • 120 W Silniki sprzętu DC
Szczotkowane silniki dc

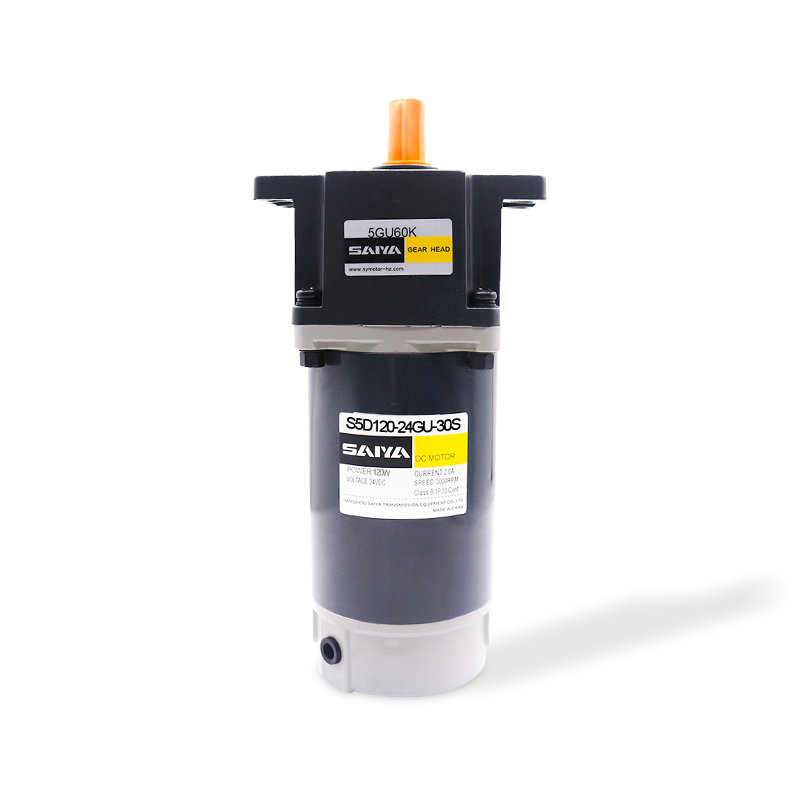

120 W Silniki sprzętu DC

Rozmiar napięcia: 120 W, 90 mmx90 mm
Napięcie robocze: 12-90 V.
Brak parametrów obciążenia: prędkość 3000-3200 rpm
Używany prąd: 0,3-2,0a
Parametry obciążenia: prędkość obrotowa 2500-2600 rpm
Używany prąd: 2.0-15.0a
Moment obrotowy: 441-458mn.m

  • 120 W Silniki sprzętu DC
  • 120 W Silniki sprzętu DC
POPRZEDNI   |   NASTĘPNY

+ Skontaktuj się z nami + Pobierz katalog Wideo produktu
APLIKACJA OBSZAR
Jesteśmy przedsiębiorstwem high-tech zajmującym się produkcją i sprzedażą silników prądu przemiennego z przekładnią zębatą, małych silników redukcyjnych, przekładni planetarnych przeznaczonych do serwomechanizmów, silników prądu stałego bezszczotkowych i bezszczotkowych oraz innych produktów.

  • Sortowanie logistyczne

  • Zautomatyzowane roboty

  • cięcie laserowe

  • Brama kontroli dostępu

  • Elektrownia fotowoltaiczna

  • Urządzenia medyczne

  • Agv

Opis produktu

Silnik z sprzętem DC Brush Gear 120W oferuje wysokowydajność i zdolność adaptacyjną, idealną do szeregu zastosowań przemysłowych i hobbystycznych. Z rozmiarem ramki 90 mm x 90 mm silnik ten został zaprojektowany tak, aby pasował do ograniczonych przestrzeni bez narażania zasilania. Działa na szerokim zakresie napięcia 12-90 V, zapewniając elastyczność dla różnych źródeł zasilania i systemów sterowania.

W warunkach bez obciążenia silnik działa z prędkością 3000-3200 obr / min, rysując prąd między 0,3-2,0a. Po obciążeniu prędkość zmniejsza się nieznacznie do 2600-2900 obr / min, z odpowiednim pobytem prądu 2,0-15,0a. Ten silnik zapewnia moment obrotowy 441-458mn.m, zapewniając z łatwością poradzić sobie z wymagającymi zadaniami.

Silnik zębatego prądu podkładowego 120 W jest idealny do zastosowań, które wymagają precyzyjnej prędkości i kontroli momentu obrotowego. Jest odpowiedni do stosowania w robotyce, zautomatyzowanych systemach, małych maszyn i innych projektach, w których niezawodność i wydajność są niezbędne. Szerokie zakresy napięcia i prądu silnika zwiększają jego kompatybilność z różnorodnymi kontrolerów elektronicznych i ustawień zasilania.

Parametr wydajności silnika 40W

Model Woltaż Moc Parametry bez obciążenia Parametry obciążenia Szczotkować życie Waga silnika
Prędkość Aktualny Prędkość Moment obrotowy Aktualny
V W R/min A R/min Mn.M A H kg
S5D40-12 □ 12 40 3100 2,0 Max. 2800 136 5.2 2000 1.9
S5D40-24 □ 24 40 3000 1,0 Max. 2800 136 2.6 2000 1.9
S5D40-90 □ 90 40 3200 0,3 Max. 3000 127 0.7 2000 1.9

Parametr wydajności silnika 60W

Model Woltaż Moc Parametry bez obciążenia Parametry obciążenia Szczotkować życie Waga silnika
Prędkość Aktualny Prędkość Moment obrotowy Aktualny
V W R/min A R/min Mn.M A H kg
S5D60-12 □ 12 60 3000 2,0 Max. 2600 220 9.0 2000 2.2
S5D60-24 □ 24 60 3100 1,0 Max. 2800 205 3.8 2000 2.2
S5D60-90 □ 90 60 3100 0,3 Max. 2900 198 1.0 2000 2.2

Parametr wydajności silnika 90 W

Model Woltaż Moc Parametry bez obciążenia Parametry obciążenia Szczotkować życie Waga silnika
Prędkość Aktualny Prędkość Moment obrotowy Aktualny
V W R/min A R/min Mn.M A H kg
S5D90-12 □ 12 90 3100 2,0 Max. 2600 330 12.0 2000 2.2
S5D90-24 □ 24 90 3300 1,0 Max. 2800 307 5.0 2000 2.2
S5D90-90 □ 90 90 3000 0,3 Max. 2900 307 1.4 2000 2.2

Parametr wydajności silnika 120 W

Model Woltaż Moc Parametry bez obciążenia Parametry obciążenia Szczotkować życie Waga silnika
Prędkość Aktualny Prędkość Moment obrotowy Aktualny
V W R/min A R/min Mn.M A H kg
S5D120-12 □ 12 120 3100 2,0 Max. 2500 458 15.0 2000 2.2
S5D120-24 □ 24 120 3200 1,0 Max. 2600 441 7.0 2000 2.2
S5D120-90 □ 90 120 3000 0,3 Max. 2600 441 2.0 2000 2.2

Parametr wydajności silnika 250 W

Model Woltaż Moc Parametry bez obciążenia Parametry obciążenia Szczotkować życie Waga silnika
Prędkość Aktualny Prędkość Moment obrotowy Aktualny
V W R/min A R/min Mn.M A H kg
S55D250-24 □ 24 250 3400 3,0 Max. 3000 796 16.0 2000 3.2
S55D250-90 □ 90 250 3300 1,2 Max. 3000 796 4.2 2000 3.2
S55D250-220 □ 220 250 3300 0,9 Max. 3000 796 2.2 2000 3.2

Napięcie silnika, moc i prędkość zostaną dostosowane zgodnie z jego wnioskiem w dozwolonych okolicznościach wymiaru przyjęcia.

Udział momentu obrotowego: Upside (N.M)/Belowside (kgf.cm)

Typ Współczynnik przekładni 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S5D40-24GN

Prędkość

R/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
5GN □ k 0.33 0.4 0.55 0.66 0.83 0.99 1.11 1.38 1.66 1.79 1.99 2.49 2.98 3.58 3.58 4.48 5.37 6.71 8.06 8.95 10 10 10 10
3.25 3.9 5.41 6.5 8.12 9.75 10.8 13.5 16.2 17.5 19.5 24.4 29.2 35.1 35.1 43.9 52.6 65.8 78.9 87.7 100 100 100 100
S5D60-24GU

Prędkość

R/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
5GU □ KB 0.5 0.6 0.83 0.99 1.24 1.49 1.49 1.86 2.24 2.69 2.69 3.36 4.03 4.83 5.37 6.71 8.06 10.1 10.9 12.1 14.5 18.1 20 20
4.87 5.85 8.12 9.75 12.2 14.6 14.6 18.3 21.9 26.3 26.3 32.9 39.5 47.4 52.6 65.8 78.9 98.7 107 118 142 178 200 200
S5D90-24gu

Prędkość

R/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
5GU □ KB 0.75 0.9 1.24 1.49 1.86 2.24 2.24 2.8 3.36 4.03 4.03 5.03 6.04 7.25 8.06 10.1 12.4 15.1 16.3 18.1 20 20 20 20
7.31 8.77 12.2 14.6 18.3 21.9 21.9 27.4 32.9 39.5 39.5 49.3 59.2 71.1 78.9 98.7 118 148 160 178 200 200 200 200
S5D120-24GU

Prędkość

R/min

867 722 520 433 347 289 260 208 173 144 130 104 87 72 65 52 43 35 29 26 22 17 14 13
5GU □ KB 1.07 1.29 1.79 2.14 2.68 3.21 3.21 4.02 4.82 5.78 5.78 7.23 8.68 10.4 11.6 14.5 17.4 20 20 20 20 20 20 20
10.5 12.6 17.5 21 26.2 31.5 31.5 39.4 47.2 56.7 56.7 70.9 85 102 113 142 170 200 200 200 200 200 200 200
S5D250-24GU

Prędkość

R/min

1000 833 600 500 400 333 300 240 200 167 150 120 100 83 75 60 50 40 33 30 25 20 17 15
5GU □ KB 1.93 2.32 3.22 3.87 4.83 5.8 5.8 7.25 8.7 10.4 10.4 13.1 15.7 18.8 20 20 20 20 20 20 20 20 20 20
19 22.7 31.6 37.9 47.4 56.9 56.9 71.1 85.3 102 102 128 154 184 200 200 200 200 200 200 200 200 200 200

Wymiary (jednostka MM)

Śruby montażowe są dołączane do przekładni.

Typ okablowania ołowiu

40W: Waga: silnik: 1,9 kg / przekładnia: 1,35 kg

60 W/90 W/120 W: Waga: Silnik: 2,2 kg/przekładnia: 1,5 kg

250 W: Waga: silnik: 3,2 kg / przekładnia: 1,5 kg

40W

Model Gearhead Współczynnik przekładni L1
5GN □ k 3 ～ 18 32
25 ～ 200 42.5

60 W/90 W/120 W/250 W.

Model Gearhead Współczynnik przekładni L1
5GU □ KB 3 ～ 200 65.5

Wprowadź wskaźnik przekładni w polu (□) w nazwie modelu.

Sekcja wału okrągłego typu wału

Z wyłączeniem wagi i kształtu silnika przekroju wału jest taki sam jak kształt typu wału zębnika.

Przekładnia dziesiętna

Można podłączyć do typu wału zębnika GN
5GN10X
Waga 40 W: 0,41 kg

60 W/90 W/120 W/250 W Waga: 0,651 kg

Reduktor montażu kołnierza

Można zamontować na wałku przekładni typu gu 5GU □ k
Waga 40 W: 0,41 kg
60 W/90 W/120 W/250 W.

Klucz ● Keyway (klucz jest dołączony do Gearhead)
