Indukcyjne silniki przekładni AC

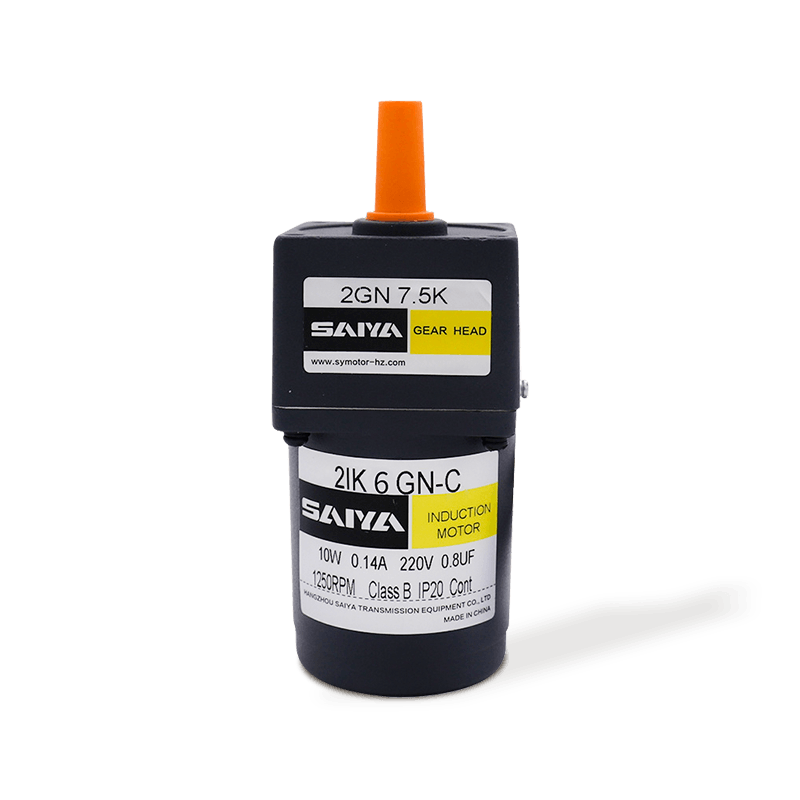

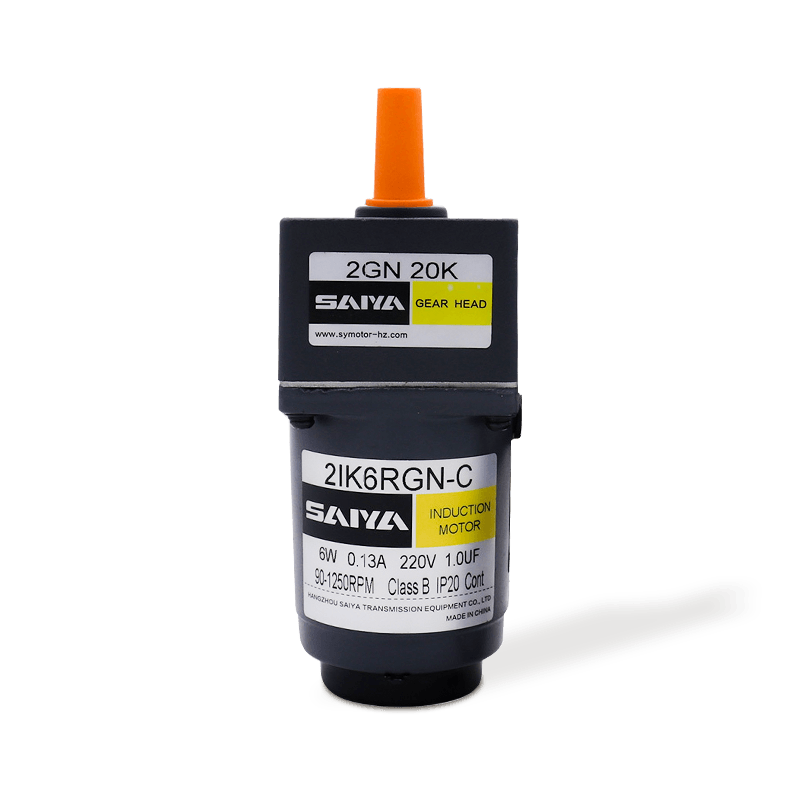

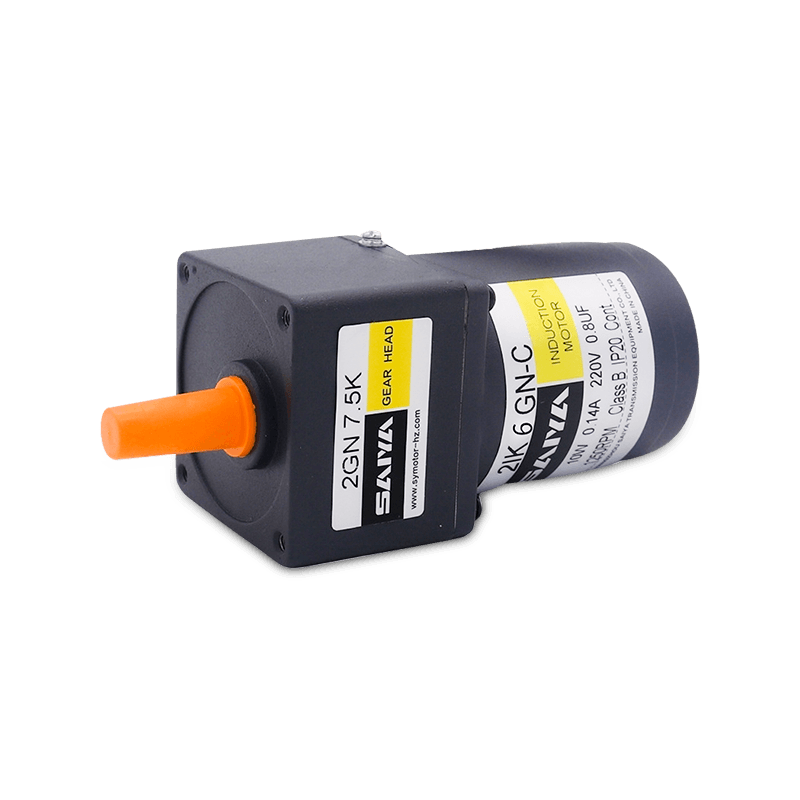

Silniki przekładni AC 6W indukcyjne

Rozmiar napięcia ： 6 W, 60 mmx60 mm

Napięcie robocze ： 1Ph 110 V-3ph 220V

Pojemność ： 0,8-3,5Uf

Prędkość opiera się na asynchronicznej prędkości silnika (50 Hz: 1200R/min, 60 Hz: 1450r/min)

  • Silniki przekładni AC 6W indukcyjne
  • Silniki przekładni AC 6W indukcyjne
POPRZEDNI   |   Brak następnego artykułu

+ Skontaktuj się z nami + Pobierz katalog Wideo produktu
APLIKACJA OBSZAR
Jesteśmy przedsiębiorstwem high-tech zajmującym się produkcją i sprzedażą silników prądu przemiennego z przekładnią zębatą, małych silników redukcyjnych, przekładni planetarnych przeznaczonych do serwomechanizmów, silników prądu stałego bezszczotkowych i bezszczotkowych oraz innych produktów.

  • Sortowanie logistyczne

  • Zautomatyzowane roboty

  • cięcie laserowe

  • Brama kontroli dostępu

  • Elektrownia fotowoltaiczna

  • Urządzenia medyczne

  • Agv

Opis produktu

Ten silnik przekładni prądu przemiennego 6 W to wydajny, kompaktowy i niezawodny mały silnik odpowiedni dla szerokiej gamy zastosowań przemysłowych i gospodarstw domowych. Rama motorowa 60 mm x 60 mm, dzięki czemu łatwo jest instalować w środowiskach ograniczonych kosmicznych. Może być stosowany w napięciach, od jednofazowego 110 V do trzech fazy 220 V i jest wysoce elastyczny, aby zaspokoić potrzeby różnych systemów zasilania.

Wyposażony w kondensatory między 0,8 a 3,5UF, aby zapewnić płynne i wydajne działanie silnika. Jego prędkość opiera się na asynchronicznej prędkości silnika, która wynosi 1200 obrotów na minutę (R/min) przy 50 Hz i 1450 obrotach na minutę (R/min) przy 60 Hz, co może spełniać wymagania prędkości w różnych środowiskach pracy.

Ze względu na wysoką wydajność i niezawodność silnik ten jest odpowiedni do różnych scenariuszy sprzętu i aplikacji, w tym sprzętu do automatyzacji, przenośników, maszyn do pakowania i sprzętu drukarskiego. Nadal może zapewnić wystarczającą moc przy niskim zużyciu energii i jest idealnym wyborem napędowym dla energooszczędnych sprzętu. Zastosowanie wysokiej jakości materiałów i precyzyjnych procesów produkcyjnych daje motorowi trwałość i stabilność, zmniejszając koszty konserwacji i przestoje.

Okular Ocena ciągła

Model · Typ

Typ przewodu ołowiu

Wyjście

moc

W

Woltaż

V

Częstotliwość

Hz

Aktualny

A

Startowy

Moment obrotowy

Mn.M

Oceniane

TOurgue

Mn, m

Oceniane

Prędkość

R/min

Kondensator

μF

Wał zębata

Okrągły wał

2IK6GN-A

2ik6a-a

6

1ph 100

50

0.240

55

48

1200

3.5

60

0.250

50

40

1450

2ik6gn-e

2ik6a-e

6

1ph 110

60

0.160

40

40

1450

2.0

1ph 120

0.180

2IK6GN-C

2IK6A-C

6

1ph 220

50

0.130

50

48

1200

0.8

1ph 230

0.140

40

1450

2ik6gn-H

2ik6a-H

6

1ph 220

60

0.130

55

40

1450

0.8

1ph 230

0.140

2ik6gn-s

2ik6a-s

6

3ph 220

50

0.076

85

48

1200

60

0.065

70

40

1450

2IK6GN-S3

2IK6A-S3

6

3ph 380

50

0.044

85

48

1200

60

0.038

70

40

1450

Gdy silnik jest zatwierdzony zgodnie z różnymi standardami bezpieczeństwa, nazwa modelu na tabliczce znamionowej jest zatwierdzona nazwa modelu.

Uwaga: „-a” oznacza napięcie 110 V, kondensator montażowy jest to zgodnie z labe.

Typ

Silnik

Typ

Model

Wał zębata

Okrągły wał

Ołów

Drut

Typ

2IK6GN-A

2ik6a-a

2ik6gn-e

2ik6a-e

2IK6GN-C

2IK6A-C

2ik6gn-H

2ik6a-H

2ik6gn-s

2ik6a-s

2IK6GN-S3

2IK6A-S3

Paral równoległy przekładnia wału (sprzedawana osobno)

Typ Gearhead

Model Gearhead

Współczynnik przekładni

Długie życie · niskie

Hałas

2GN □ k

3、3,6、5、6、7.5、9、10 、

12.5、15、18、20、25、30 、 36、40、50、60、75、90 、 100、120、150、180、200

2GN10XK (przekładnia dziesiętna)

Wprowadź wskaźnik przekładni w polu (□) w nazwie modelu

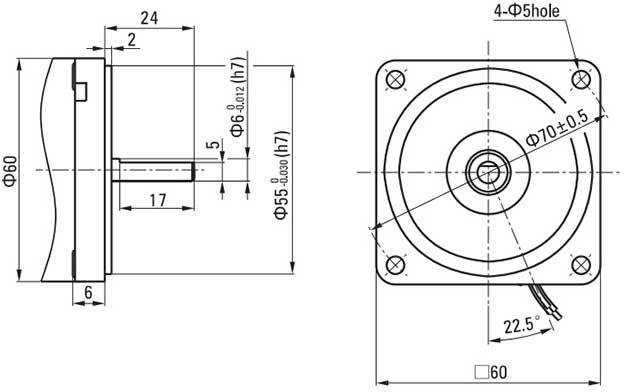

Sekcja wału okrągłego typu wału

Z wyłączeniem wagi i kształtu silnika sekcji wału są takie same jak w przypadku typu wału zębnika.

Przekładnia dziesiętna

Można podłączyć do typu wału zębnika GN
Waga: 0,2 kg

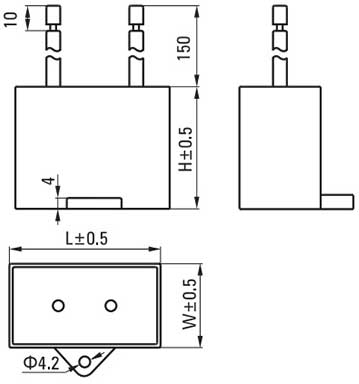

Formalny wymiar kondensatora

Model

Model kondensatora

L

W

H

Wał zębata

Okrągły wał

2IK6GN-A

2ik6a-a

ZD35CFAUL

38

19.5

31

2ik6gn-e

2ik6a-e

ZD20CFAUL

36

15.0

25

2IK6GN-C

2IK6A-C

ZD08CFAUL

36

10.5

20

Uwaga: konwencjonalny kondensator jest typem przewodu ołowiu. Insererted 187#jest opcjonalnym

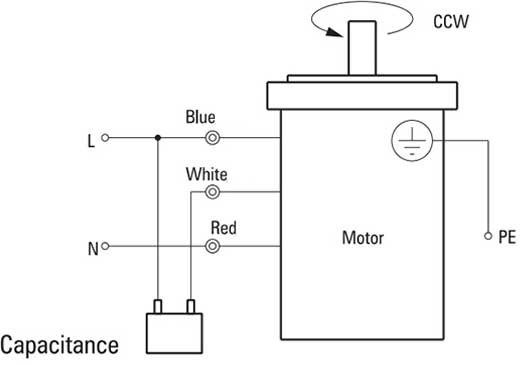

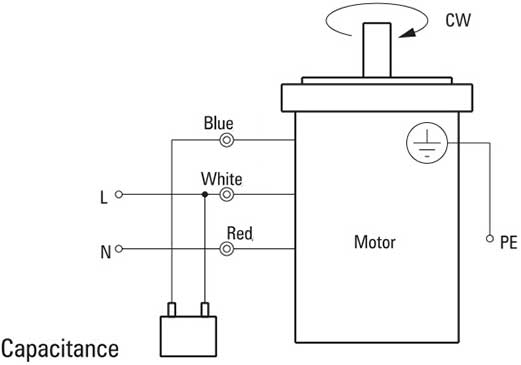

Schemat okablowania

Kierunek obrotu silnika jest oglądany z końca wału silnika. CW reprezentuje kierunek zgodnie z ruchem wskazówek zegara, podczas gdy CCW reprezentuje kierunek przeciwny do ruchu wskazówek zegara.

Nazwa wskazana na liście jest typem wału zębnika, również ważna dla równoważnego typu wału okrągłego.

2IK6GN-A 、 2IK6GN-E 、 2IK6GN-C 、 2IK6GN-H

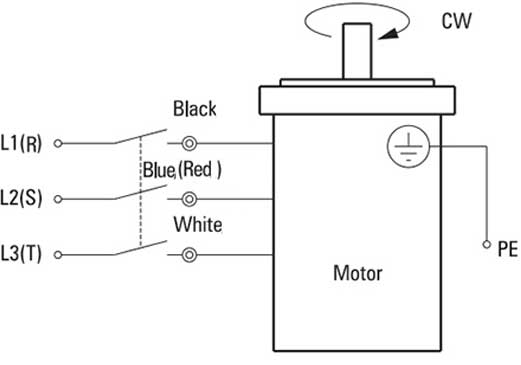

2IK6GN-S (S3)

Zgodnie z ruchem wskazówek zegara (CW)

Przeciwko ruchem wskazówek zegara (CCW)

Zgodnie z ruchem wskazówek zegara (CW)


Aby zmienić kierunek obrotu, zmień dowolne dwa połączenia między R, S i T

Notatka:

Zmień kierunek obrotu silnika jednofazowego dopiero po zatrzymaniu silnika.

Jeśli podjęto próbę zmiany kierunku obrotu podczas obracania silnika, silnik może zignorować polecenie odwracania lub zmienić kierunek obrotu po pewnym opóźnieniu.

Stół silnika biegów

Gearhead i środkowy generbox można sprzedawać osobno.

Wprowadź wskaźnik przekładni w polu (□) w nazwie modelu.

Kolorowe tło □ Wskazuje ten sam obrotowy kierunek silnika, podczas gdy kierunek obracający się innych jest przeciwny.

Prędkość oblicza się przez podzielenie prędkości synchronicznej silnika (50 Hz: 1500R/min 、 60 Hz: 1800R/min) przez stosunek przekładni. Rzeczywista prędkość jest o 2% ~ 20% mniejsza niż wyświetlana wartość, w zależności od wielkości obciążenia.

Aby zmniejszyć prędkość poza przełożeniem w stole, przymocuj przekładnię przełączającą (wskaźnik przekładni: 10) między przewodnikiem a silnikiem. W takim przypadku dopuszczalny moment obrotowy wynosi 3n-m.

Udział momentu obrotowego: Upside (N.M)/ Belowside (kgf.cm)

Typ

Silnik/przewód

Współczynnik przekładni

3

3.6

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

90

100

120

150

180

200

Prędkość r/min

50 Hz

500

417

300

250

200

166

150

120

100

83

75

60

50

41

37

30

25

20

16

15

12.5

10

8.3

7.5

60 Hz

600

500

360

300

240

200

180

144

120

100

90

72

60

50

45

36

30

24

20

18

15

12

10

9

2IK6GN-A 2IK6GN-E 2IK6GN-C 2IK6GN-H 2IK6GN-S 2IK6GN-S3

2GN □ k

50 Hz

0.12

0.14

0.19

0.23

0.29

0.35

0.39

0.49

0.58

0.70

0.75

0.88

1.10

1.30

1.39

1.60

1.90

2.40

2.90

3.00

3.00

3.00

3.00

3.00

1.22

1.43

1.94

2.35

2.96

3.57

3.98

5.00

5.92

7.14

7.65

8.98

11.2

13.3

14.2

16.3

19.4

24.5

29.6

30.0

30.0

30.0

30.0

30.0

60 Hz

0.10

0.12

0.16

0.19

0.24

0.29

0.32

0.4

0.49

0.58

0.62

0.73

0.88

1.10

1.15

1.30

1.60

2.00

2.40

2.60

3.00

3.00

3.00

3.00

1.02

1.22

1.63

1.94

2.45

2.96

3.26

4.18

5.00

5.92

6.32

7.45

8.98

11.2

11.7

13.3

6.3

20.4

24.5

26.5

30.0

30.0

30.0

30.0

Aby umożliwić podnoszenie obciążenia osiowego obciążenia

Silnik (okrągły wał) → P215

Gearhead → P215

J dopuszczalna obciążenie bezwładność J dla Gearhead

→ 215 Strona → P215

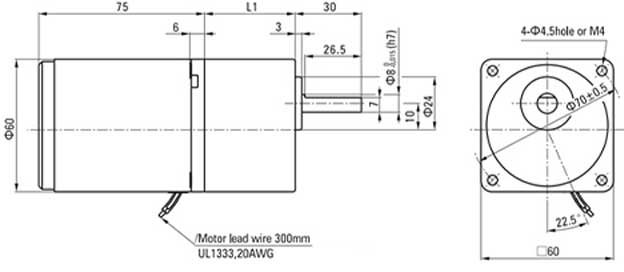

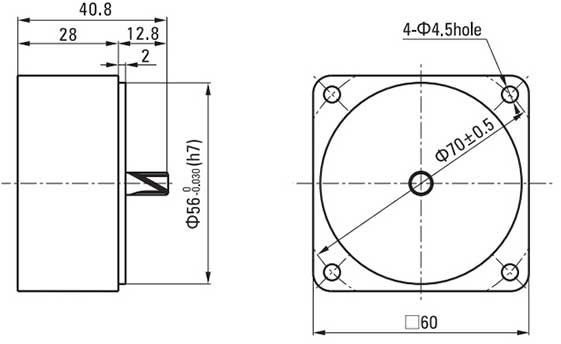

Wymiary (jednostka MM)

Śruby montażowe są dołączane do przekładni.

Typ okablowania ołowiu

Waga: silnik: 0,75 kg / przekładnia: 0,4 kg

Model silnika

Model Gearhead

Współczynnik przekładni

L1

2IK6GN-A

2ik6gn-e

2IK6GN-C

2ik6gn-H

2ik6gn-s

2IK6GN-S3

2GN □ k

3 ~ 200

41.5

Wprowadź wskaźnik przekładni w polu (□) w nazwie modelu.

Współczynnik przekładni 3 ~ 18, Krótka obudowa jest możliwa (L1 = 32)
