Helikalna skrzynia biegów planetarna

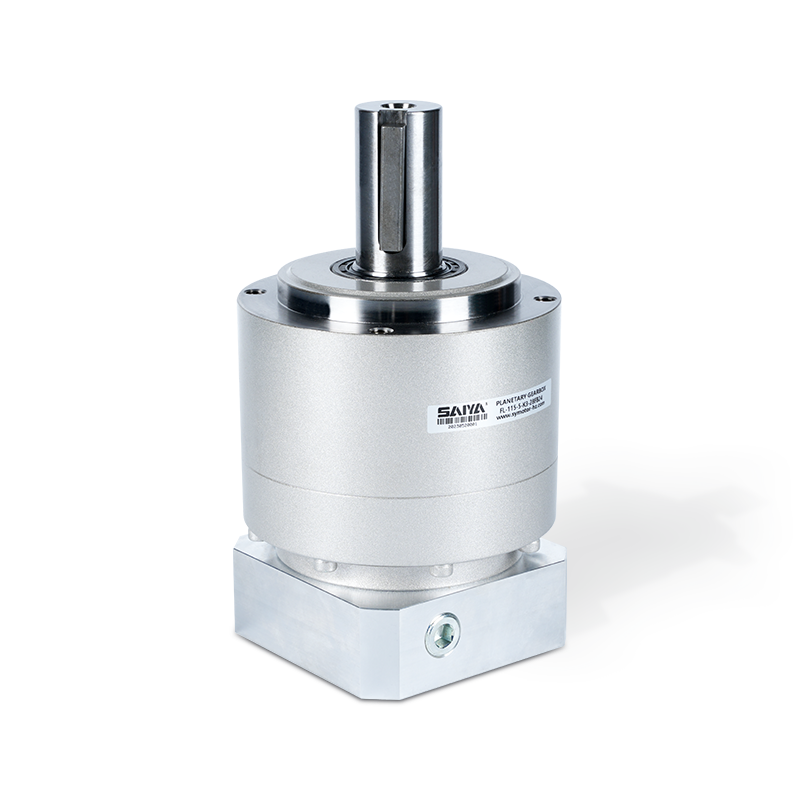

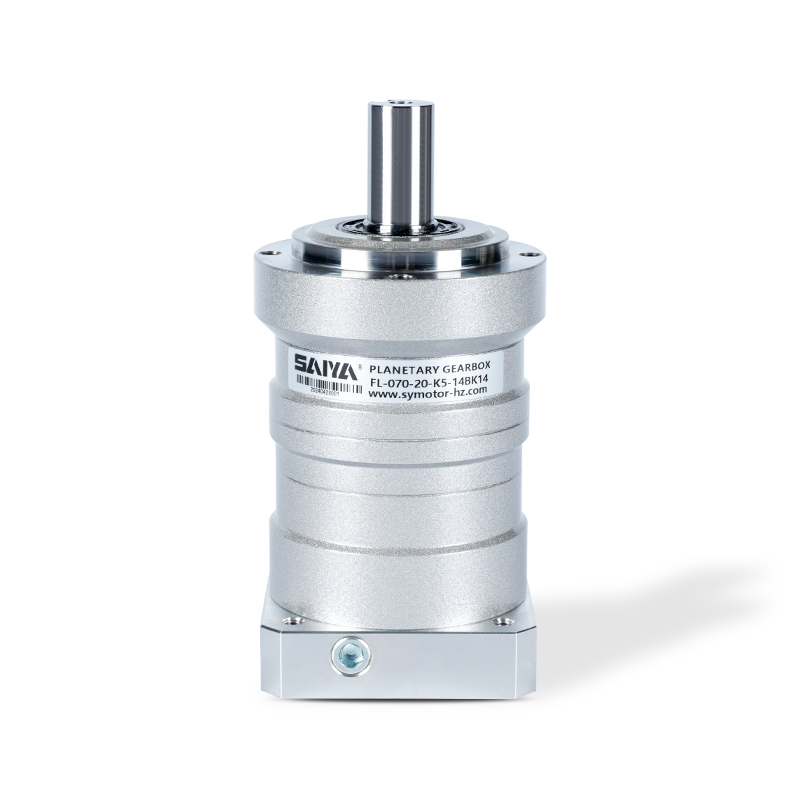

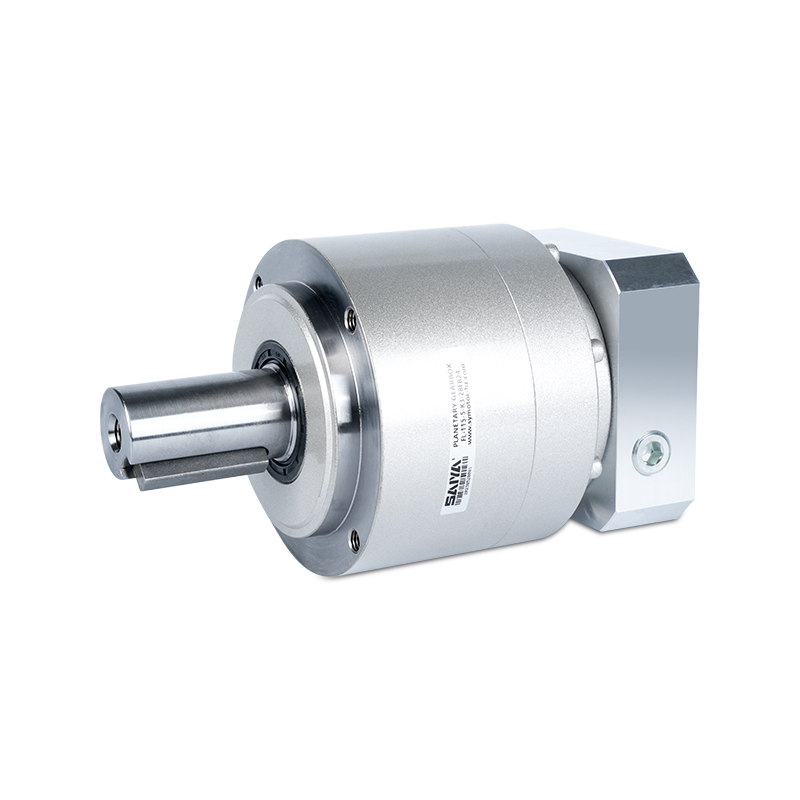

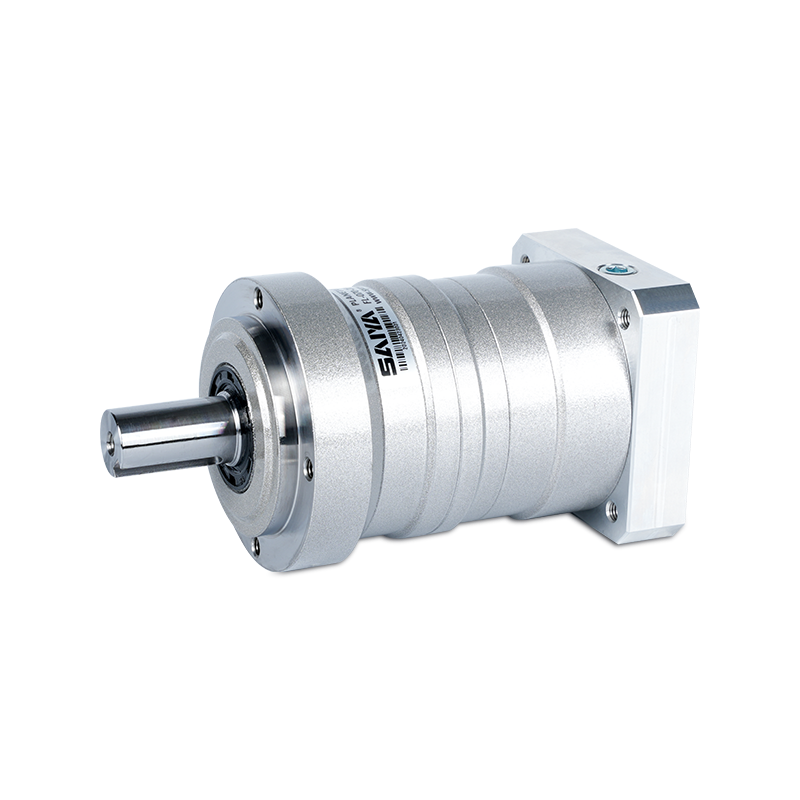

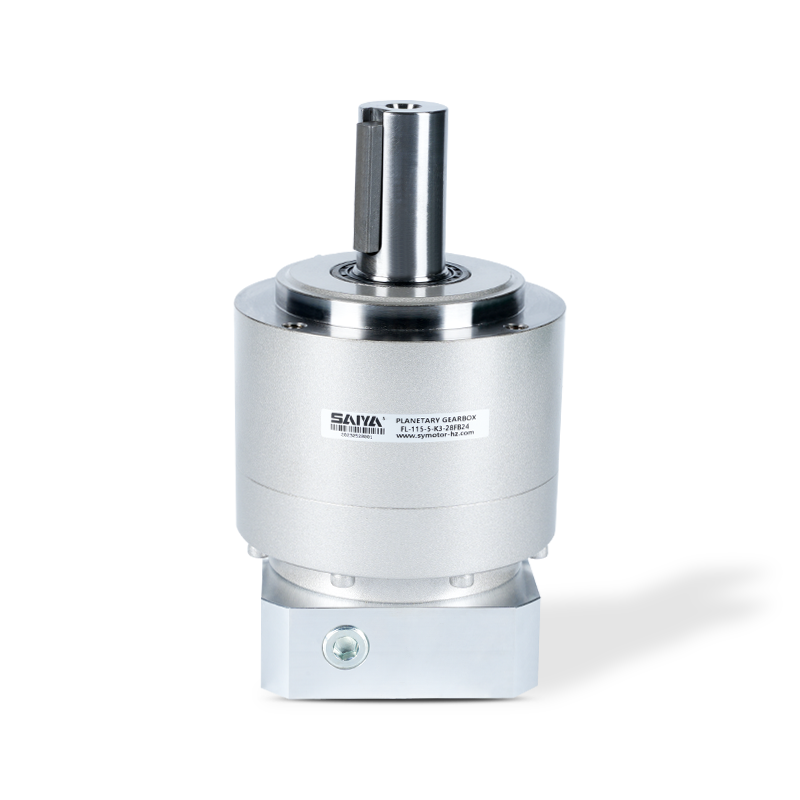

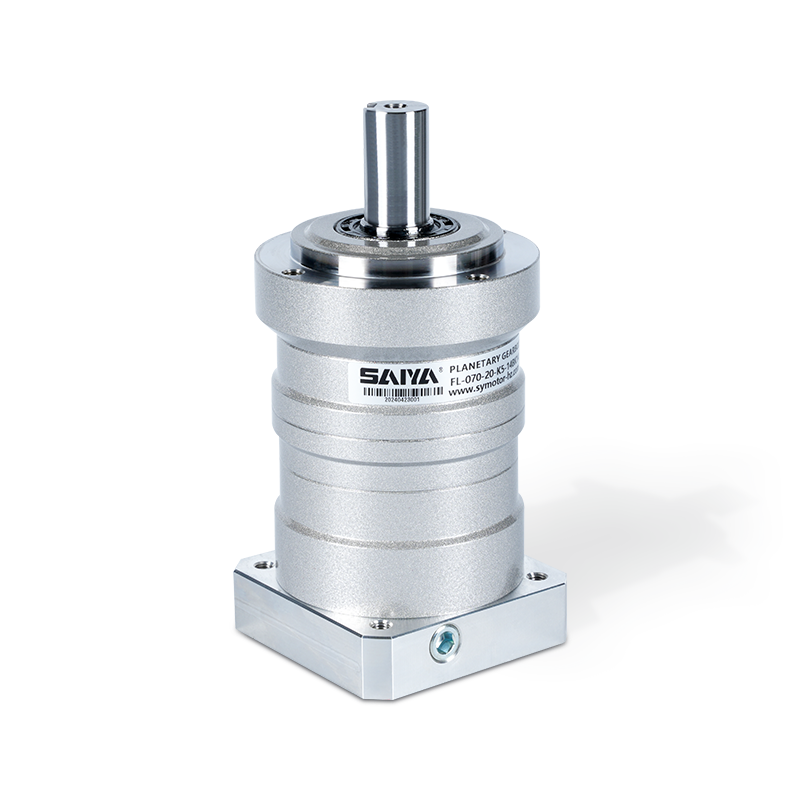

FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox

FL Seria sprężka/kołnierz okrągły zakres wyjściowy/rozmiarowy: 60-220 mm

Poziom: 1-2 poziomy

Wewnętrzna średnica wału wejściowego: 14-19MMA

  • FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox
Brak poprzedniego artykułu   |   NASTĘPNY

+ Skontaktuj się z nami + Pobierz katalog Wideo produktu
APLIKACJA OBSZAR
Jesteśmy przedsiębiorstwem high-tech zajmującym się produkcją i sprzedażą silników prądu przemiennego z przekładnią zębatą, małych silników redukcyjnych, przekładni planetarnych przeznaczonych do serwomechanizmów, silników prądu stałego bezszczotkowych i bezszczotkowych oraz innych produktów.

  • Sortowanie logistyczne

  • Zautomatyzowane roboty

  • cięcie laserowe

  • Brama kontroli dostępu

  • Elektrownia fotowoltaiczna

  • Urządzenia medyczne

  • Agv

Opis produktu

Przekładnie przekładni serii FL oferują wszechstronne rozwiązania dla szerokiej gamy zastosowań przemysłowych, zawierających helikalną konstrukcję przekładni, okrągłe moc kołnierza i szeroką gamę rozmiarów od 60 do 220 mm. Te skrzynie biegów są odpowiednie do zadań wymagających precyzyjnej i wydajnej transmisji mocy w kompaktowej przestrzeni.


Godną uwagi cechą serii FL jest zasięg wału wejściowego od 14-19 mm, który może pomieścić różne konfiguracje silnika i wejścia zasilania. Ta zdolność adaptacyjna zapewnia kompatybilność z szeroką gamą rodzajów motorycznych, zwiększając wszechstronność skrzyni biegów w różnych środowiskach przemysłowych.

Seria FL, wykonana z wysokiej jakości materiałów i precyzyjnej produkcji, jest trwała i działa płynnie. Ponadto jego kompaktowa konstrukcja pozwala na łatwą instalację i integrację z istniejącymi systemami, może elastycznie dostosować się do różnych wymagań dotyczących momentu obrotowego i prędkości. Niezależnie od tego, czy są używane w systemach przenoszenia, mikserów lub innych maszyn, te skrzynie biegów zapewniają niezawodną wydajność.

FL-050 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
wyjście moment obrotowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[[[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
050 1
Pojedynczy 		3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2
Podwójnie 		15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

FL-050 ※ 8 ※ 9 ※ 10
Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤φ8) 		Moment
z bezwładność
(≤φ14)
[N] [N] [kg] [ KGCM² ] [kgcm²]
050 1
Pojedynczy 		3 710 640 0.7 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069
2
Podwójnie 		15 710 640 0.8 0.035
16 710 640 0.038
20 710 640 0.034
25 710 640 0.034
28 710 640 0.038
30 710 640 0.030
35 710 640 0.034
40 710 640 0.030
45 710 640 0.034
50 710 640 0.030
60 710 640 0.030
70 710 640 0.030 一
80 710 640 0.030
90 710 640 0.030 一
100 710 640 0.030 一

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

FL-070 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
wyjście moment obrotowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
070 1
Pojedynczy 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Podwójnie 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100

FL-070 ※ 8 ※ 9 ※ 10
Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤φ8) 		Moment
z bezwładność
(≤φ14) 		Moment
z bezwładność
(≤φ19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
070 1
Pojedynczy 		3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Podwójnie 		15 1200 1100 1.7 0.055 0.14
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13
25 1200 1100 0.053 0.13
28 1200 1100 0.055 0.14
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13
90 1200 1100 0.049 0.13
100 1200 1100 0.049 0.13

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

FL-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
wyjście moment obrotowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[[[[[Nm] [Nm] [Nm] [ RPM] [RPM] [N] [N]
090 1
Pojedynczy 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Podwójnie 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FL-090 ※ 8 ※ 9 ※ 10
Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤φ8) 		Moment
z bezwładność
(≤φ14) 		Moment
z bezwładność
(≤φ19) 		Moment
z bezwładność
(≤φ28)
[N] [N] [kg] [KGCM² ] [KGCM² ] [KGCM² ] [ KGCM² ]
090 1
Pojedynczy 		3 2400 2200 3.5 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2 段
Podwójnie 		15 2400 2200 4 0.13 0.28 0.72
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70 一
35 2400 2200 0.12 0.27 0.71
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 一

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

FL-0120 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
Moment wyjściowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[[[[[Nm] [Nm] [Nm] [ RPM] [RPM] [N] [N]
120 1
Pojedynczy 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Podwójnie 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FL-0120 ※ 8 ※ 9 ※ 9
Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤φ14) 		Moment
z bezwładność
(≤φ19) 		Moment
z bezwładność
(≤φ28) 		Moment
z bezwładność
(≤ 38)
[N] [N] [kg] [KGCM²] [ kgcm² ] [KGCM² ] [kgcm²]
120 1
Pojedynczy 		3 4300 3900 7.8 一 3.3 5.3 13
4 4300 3900 2.0 4.1 12
5 4300 3900 1.6 3.6 11
6 4300 3900 1.3 3.3 11
7 4300 3900 一 1.1 3.2 11
8 4300 3900 一 1.0 3.1 11
9 4300 3900 一 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Podwójnie 		15 4300 3900 8.7 0.43 0.86 2.8
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7
35 4300 3900 0.37 0.81 2.7 一
40 4300 3900 0.28 0.73 2.7
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 一

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

FL-155 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
wyjście moment obrotowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[[[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
155 1
Pojedynczy 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Podwójnie 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FL-155 ※ 8 ※ 9 ※ 10
Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤φ19) 		Moment
z bezwładność
(≤φ28) 		Moment
z bezwładność
(≤ 38) 		Moment
z bezwładność
(≤ meble)
[N] [N] [kg] [ KGCM² ] [KGCM² ] [KGCM²] [kgcm² ]
155 1
Pojedynczy 		3 9100 8200 16 一 12 20 42
4 9100 8200 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Podwójnie 		15 9100 8200 18 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10 一
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10
80 9100 8200 0.80 2.8 10 一
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

FL-205 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
wyjście moment obrotowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
205 1
Pojedynczy 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Podwójnie 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FL-205 ※ 8 ※ 9 ※ 9

Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤φ28) 		Moment
z bezwładność
(≤ 38) 		Moment
z bezwładność
(≤ meble) 		Moment
ofinertia
(≤ me
[N] [N] [kg] [KGCM²] [kgcm²] [kgcm²] [kgcm² ]
205 1
Pojedynczy 		3 15000 14000 39 一 44 66 130
4 15000 14000 28 50 110
5 15000 14000 22 44 100
6 15000 14000 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 15 37 97
9 15000 14000 14 36 97
10 15000 14000 14 36 96
2
Podwójnie 		15 15000 14000 40 4.7 12 34
16 15000 14000 5.4 13 35 一
20 15000 14000 4.4 12 34 一
25 15000 14000 4.2 12 34
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34 一
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33
70 15000 14000 3.1 11 33
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33 一

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

FL-235 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Rama
rozmiar 		Scena Stosunek Nominalnyny
wyjście moment obrotowy 		Maksymalny
wyjście moment obrotowy 		Nagły wypadek
zatrzymywać się moment obrotowy 		Nominal
wejście prędkość 		Maksymalny
wejście prędkość 		Dozwolony
promieniowy obciążenie 		Dozwolony
osiowy obciążenie
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
235 1
Pojedynczy 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Podwójnie 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FL-235 ※ 8 ※ 9 ※ 10
Rama
rozmiar 		Scena Stosunek Maksymalny
promieniowy obciążenie 		Maksymalny
osiowy obciążenie 		Waga Moment
z bezwładność
(≤ 38) 		Moment
z bezwładność
(≤ meble) 		Moment
z bezwładność
(≤ me
[N] [N] [kg] [KGCM² ] [KGCM² ] [KGCM² ]
235 1
Pojedynczy 		3 15000 14000 55 一 90 150
4 15000 14000 一 62 120
5 15000 14000 52 110
6 15000 14000 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 38 98
2
Podwójnie 		15 15000 14000 57 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34
35 15000 14000 13 35
40 15000 14000 12 33
45 15000 14000 13 35 一
50 15000 14000 12 33
60 15000 14000 12 33
70 15000 14000 12 33
80 15000 14000 12 33
90 15000 14000 12 33
100 15000 14000 12 33 一

1. Przy nominalnej prędkości wejściowej żywotność serwisowa wynosi 20 000 godzin.

2. Maksymalny moment obrotowy podczas uruchamiania i zatrzymywania.

3. Maksymalny moment obrotowy, gdy otrzymuje szok (do 1000 razy).

4. Maksymalna średnia prędkość wejściowa.

5. Maksymalna chwilowa prędkość wejściowa.

6. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowany do środka wału wyjściowego, przy obciążeniu osiowym 0)

7. Dzięki tej obciążeniu i nominalnej prędkości wejściowej żywotność usługi będzie 20 000 godzin. (Zastosowane do łożyska po stronie wyjściowej. AT LOAD ROAD 0)

8. Maksymalne obciążenie promieniowe, które może zaakceptować reduktor.

9. Maksymalne obciążenie osiowe może zaakceptować reduktor.

10. Waga może się nieznacznie różnić w zależności od trybu.

+ Zrozum szczegółowe parametry produktu
Produkty powiązane
INSTYTUCJE AUTORYTATYWNE
WIELE CERTYFIKACJI
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Skontaktuj się z nami
  • Upload

O nas
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. założona w 2009 roku, z 15-letnim doświadczeniem w branży, która jest przedsiębiorstwem high-tech specjalizującym się w produkcji i sprzedaży mikrosilników AC, małych silników AC, szczotkowych silników DC, bezszczotkowych silników BLDC DC, precyzyjnych przekładni planetarnych i rolek silnikowych...itp. Chiny Hurtownie FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox Dostawcy I Produkcja OEM/ODM FL Series 60 90 115 142 180 220 Hefical Planetary Gearbox Producenci, Silniki i przekładnie Saiya są szeroko stosowane w robotach przemysłowych, inteligentnej logistyce, nowych maszynach energetycznych, robotach AGV i innych zaawansowanych dziedzinach. Ponadto odgrywają one kluczową rolę w przetwórstwie żywności, pakowaniu, tekstyliach, elektronice, sprzęcie medycznym i specjalistycznych maszynach, oferując opłacalne i zróżnicowane rozwiązania dla różnych branż. Aby zwiększyć nasze zalety w zakresie zróżnicowania i opłacalności, mamy własną firmę handlową, Hangzhou Saiya Transmission Equipment Co., LTD z siedzibą w Hangzhou, Zhejiang, która znajduje się w pobliżu portów Szanghaj i Ningbo, aby obsługiwać działalność krajową i zagraniczną, w połączeniu ze sprzedażą bezpośrednią i dystrybucją, zapewnia globalną dystrybucję i obsługę klienta, zapewniając wysokiej klasy ekonomiczne i niezawodne rozwiązania dla wszystkich naszych klientów.

Kultura korporacyjna

Autentyczny Niezawodny
Jakość naturalnie się wyróżnia.

Wartości podstawowe: Rozwijanie siebie i troska o innych.

Wizja:Zostań ekspertem serwisowym w dziedzinie inteligentnej transmisji.

Nasza misja:Świadczenie wysokiej jakości usług i tworzenie wartości dla klientów.

Filozofia usług:Dążenie do zapewnienia wszystkim pracownikom zarówno szczęścia materialnego, jak i duchowego oraz przyczynianie się do postępu i rozwoju społeczeństwa ludzkiego.

  • 2009

    Ustanowienie

  • 80+

    Personel

  • 5+

    Linia produkcyjna
Aktualności
